CC - EBF 750S-L I Crystal Clear Endlosbandfilter Schwerkraft Lang-Version

Produktbeschreibung

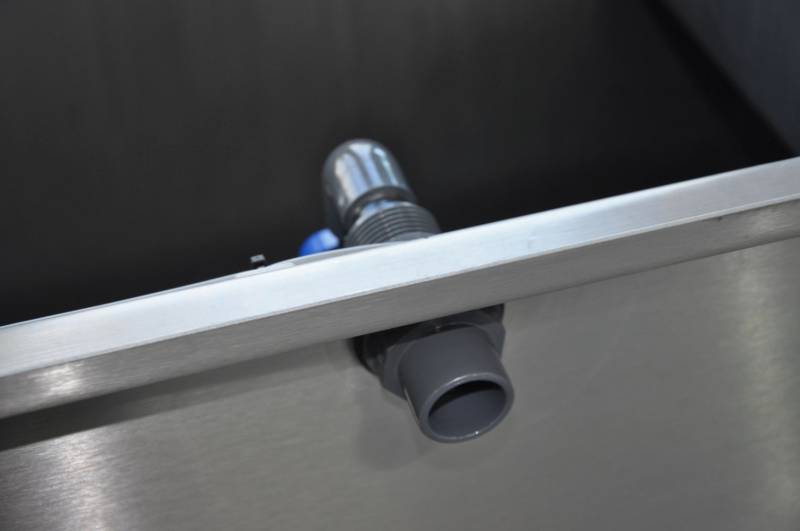

CC-EBF 750S-L I Crystal Clear Endlosbandfilter Schwerkraft Lang-VersionDer CC-EBF L-Version ist eine weiterentwickelte Lösung auf Basis der bewährten CC-EBF Standardbaureihe. Dieses Filtersystem kombiniert mechanische Filterung mit integrierter biologischer Aufbereitung und bietet dem Betreiber maximale Flexibilität bei der Installation.All-In-Konzept: Mechanische und biologische FilterungDas Upgrade der L-Version besteht aus einer integrierten Biokammer, ausgestattet mit einem japanischen Belüfterring. Die Größe der Belüfterringe ist der jeweiligen Filtergröße angepasst. Die Zuleitung für den Luftkompressor besteht aus PVC-U und ist bereits fertig montiert. Die Anschlüsse sind für 20mm Luftschläuche vorgesehen, die Sauerstoffzufuhr wird über einen PVC-Kugelhahn reguliert.Eine integrierte Bio-Sperre aus V2A Lochblech trennt die Biokammer vom Filterbad und verhindert, dass Biomedium in den Teich gelangt oder die Funktionalität des Filterbandes beeinträchtigt. Dadurch sind die Teichpumpen vom Biomedium getrennt und eine Wartung oder ein Austausch der Pumpentechnik ist jederzeit problemlos möglich.Flexible InstallationsvariantenDie spezielle Konzipierung ermöglicht zwei unterschiedliche Betriebsarten:Variante 1: Nassaufgestellte Rohrpumpe (im Filter) – nutzt die oberen Ausgänge, die sich 13 cm unterhalb der Oberkante befindenVariante 2: Trocken aufgestellte Pumpe (außerhalb des Filters) – nutzt den unteren Ausgang, der sich 11 cm oberhalb der Unterkante befindetIm Lieferumfang sind zwei flexible Endkappen in 50mm und eine Endkappe in 110mm enthalten, um nicht benötigte Ausgänge zu verschließen. Der CC-EBF ist derzeit das einzige Filtersystem mit dieser Flexibilität.Biokammer als Moving-Bed-SystemDie Biokammer eignet sich optimal als Moving-Bed-Kammer. Wir empfehlen den Einsatz von Hel-X mit 17mm Durchmesser, welches gegen Aufpreis erhältlich ist. Das aeroben Bedingungen in der Biokammer ermöglichen den biologischen Abbau von Ammonium und Nitrit – die ersten zwei Abbaustufen des Nitrifikationsprozesses.Zuverlässige SpülmechanikDie Spülpumpe befindet sich in der letzten Kammer und versorgt den Düsenstock über eine Panzerschlauchleitung. Das Filterband wird mit einem Druck von circa 4 Bar von Schmutzpartikeln befreit. Die abgespülten Partikel werden über eine Ablaufrinne mit starkem Gefälle direkt in den Kanal abgeleitet.Bei der Schwerkraftvariante ist der Schwimmerschalter über eine höhenverstellbare Halterung in der letzten Kammer untergebracht. Diese Halterung ermöglicht eine schnelle und unkomplizierte Einstellung bei Wasserstandverlusten oder bei Neuinstallation. Bei der gepumpten Variante befindet sich der Schwimmerschalter am Filtereingang, oberhalb des Filterbandes.UV-C IntegrationUnterhalb des Filterbandes sind zwei UV-C Vorsehungen mit 1,5 Zoll Edelstahlmuffen untergebracht. Diese sind gegen Aufpreis in zwei Varianten erhältlich:40 Watt Amalgam80 Watt AmalgamFalls eine UV-C Anlage nicht gewünscht ist, werden die Eingänge mit Blindstopfen versehen.Filtermedium und FiltrationsleistungDas Filterprinzip des CC-EBF beruht auf einer mechanischen Filterung durch ein feinporiges Hochdurchsatzband aus Polyethylen-Kunststoff. Das Band erlaubt eine erste Filterung von groben Schmutzpartikeln und eine Feinfilterung von Partikeln mit einer Größe von bis zu 75 Mikrometern.Auf dem Band bildet sich ein so genannter Filterkuchen. Je dichter dieser wird, desto feiner wird die Filterung. Da die Durchlässigkeit immer geringer wird, gelangen nur noch kleinere Partikel durch das Band. Auf diese Weise werden grobe Schmutzpartikel von der Biomasse ferngehalten.Das gefilterte Wasser gelangt anschließend in die Biokammer, wo der biologische Abbau stattfindet. Dieser Aufbau – das All-In-Konzept – ermöglicht eine optimale Funktionweise des Gesamtsystems.Die 75 Mikrometer feinen Hochdurchsatzbänder ermöglichen einen erhöhten Wasserfluss, erleichtern die Reinigung und reduzieren den Spülwasserverbrauch auf ein Minimum. Ein Vorfilter am Düsenstock sorgt für reibungslose Spülintervalle. Der CC-EBF ist in der Lage, auch grobe Feststoffe wie Laub aus dem Wasser zu filtern, ohne dass die Filtrationsleistung nachhaltig beeinträchtigt wird.Antriebstechnik und SteuerungDie Antriebseinheit basiert auf einem geschützten 12V Getriebemotor, der den aktuellen Industriestandards entspricht. Die Spülintervalle können bequem an der Steuerung mit einem Relais eingestellt werden.Verfügbare Größen und AnpassungenDie Lang-Versionen der CC-EBF Reihe sind in den folgenden Breiten erhältlich:500mm750mm1000mmDie angegebenen Größen und Abmessungen entsprechen der Serienreihe. Eine Anpassung auf spezielle Sondermaße ist im Rahmen der Bandbreiten gegen Aufpreis realisierbar. Ein- und Ausgänge sind individuell anpassbar von DN100 bis DN250.Vorteile des CC-EBF 750S-L im ÜberblickAll-In-Konzept durch integrierte Biokammer und BelüftungUV-C Vorsehung enthaltenEnergiesparend bei hoher Umwälzrate (bis zu 100.000 l/h)Langlebigkeit dank robustem Gehäuse aus V2A EdelstahlPolyethylen-Kunststoffband 75 Mikrometer in geprüfter Industriequalität für den DauereinsatzEinbau von Bändern mit anderer Mikronisierung möglichHoher Durchsatz bei größtmöglicher FiltrationsflächeKein Zurückrutschen von Schmutzpartikeln durch optimierten Anstellwinkel und WasseranströmungAntrieb durch geschützten 12V GetriebemotorIndividuelle Anpassbarkeit des Filters an Ihren TeichHöchstmögliche Flexibilität bei verschiedenen InstallationsmöglichkeitenWartungsarm und zuverlässigMade in GermanyWissenswertes zum FiltersystemNitrifikationsprozess: Der biologische Abbau von Ammonium und Nitrit funktioniert nur in aeroben (sauerstoffreichen) Gewässern. Die integrierte Belüftung in der Biokammer des CC-EBF L-Version gewährleistet diese Bedingungen zuverlässig.Filterkuchen-Effekt: Mit der Zeit bildet sich auf dem Filterband ein so genannter Filterkuchen. Dieser Effekt verbessert die Filterleistung, da die Maschenweite effektiv feiner wird. Deshalb ist die regelmäßige Spülung des Bandes wichtig, um die Durchlässigkeit zu erhalten.Spülintervalle: Die Spülintervalle sollten entsprechend der Wasserqualität und Belastung eingestellt werden. Die Steuerung des CC-EBF ermöglicht eine flexible Anpassung dieser Intervalle.Häufig gestellte Fragen (FAQ)Welche Umwälzrate erreicht der CC-EBF 750S-L?Der CC-EBF erreicht Umwälzraten von bis zu 100.000 Litern pro Stunde, abhängig von der gewählten Pumpengröße und der Konfiguration des Systems.Ist das Biomedium im Lieferumfang enthalten?Nein, das Biomedium ist nicht im Lieferumfang enthalten. Wir empfehlen den Einsatz von Hel-X mit 17mm Durchmesser, welches gegen Aufpreis erhältlich ist.Kann ich eine UV-C Anlage nachträglich einbauen?Ja, der CC-EBF 750S-L verfügt über UV-C Vorsehungen mit 1,5 Zoll Edelstahlmuffen. Diese sind gegen Aufpreis in zwei Varianten (40 Watt und 80 Watt Amalgam) erhältlich. Falls nicht gewünscht, werden die Eingänge mit Blindstopfen versehen.Welche Partikelgröße filtert das System?Das Hochdurchsatzband filtert Partikel mit einer Größe von bis zu 75 Mikrometern aus dem Wasser. Mit der Bildung des Filterkuchens wird die Filterung im Betrieb zusätzlich feiner.Wie oft muss das Filterband gespült werden?Die Spülintervalle richten sich nach der Wasserqualität und Belastung des Teiches. Die Steuerung des CC-EBF ermöglicht eine individuelle Einstellung dieser Intervalle mit einem Relais.Kann der Filter auch grobe Verschmutzungen wie Laub filtern?Ja, der CC-EBF ist in der Lage, auch grobe Feststoffe wie Laub aus dem Wasser zu filtern, ohne dass die Filtrationsleistung nachhaltig beeinträchtigt wird.Welche Installationsvarianten sind möglich?Der CC-EBF 750S-L kann mit einer nassaufgestellten Rohrpumpe (im Filter) oder mit einer trocken aufgestellten Pumpe (außerhalb des Filters) betrieben werden. Die Ausgänge und der Schwimmerschalter sind entsprechend angepasst.
