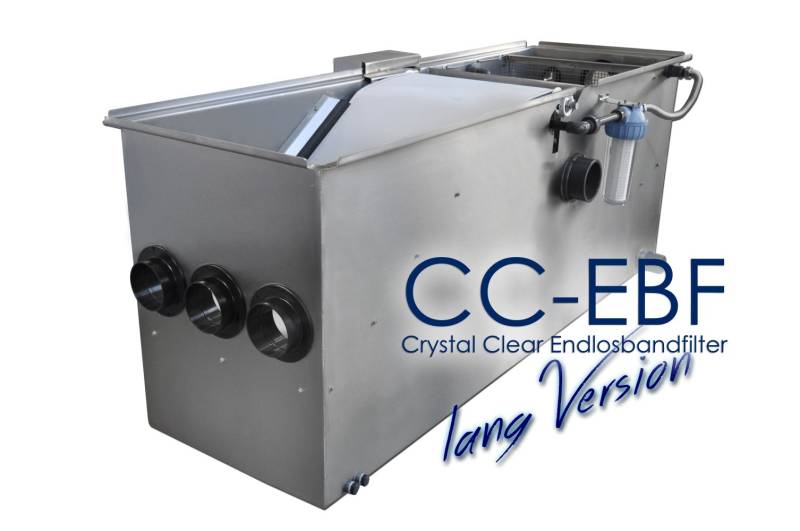

CC - EBF 1000P-L Crystal Clear Endlosbandfilter Schwerkraft Lang-Version

Produktbeschreibung

CC-EBF 1000P-L Crystal Clear Endlosbandfilter – Schwerkraft Lang-VersionDer CC-EBF 1000P-L ist ein modular aufgebautes Filtersystem für Teiche, das Bandfiltertechnik mit integrierter biologischer Filtration kombiniert. Die Lang-Version (L-Version) erweitert das Konzept der Standardbaureihe um eine integrierte Biokammer mit Belüftungssystem.Aufbau und Komponenten der L-VersionDie Biokammer ist mit einem japanischen Belüfterring ausgestattet, dessen Größe auf die jeweilige Filterabmessung abgestimmt ist. Die Luftzuleitung besteht aus PVC-U und ist bereits montiert. Der Anschluss ist für 20-mm-Luftschläuche ausgelegt, die Sauerstoffzufuhr wird über einen PVC-Kugelhahn reguliert.Eine V2A-Edelstahl-Lochblech-Bio-Sperre trennt das Biomedium von der restlichen Filteranlage. Dies verhindert, dass Filtermaterial in den Teich gelangt und ermöglicht einen unkomplizierten Austausch der Pumpentechnik. Die Biokammer funktioniert somit integriert, aber autark.Flexible InstallationsmöglichkeitenDas System bietet zwei Betriebsvarianten:Variante 1: Nassaufgestellte Rohrpumpe im Filter – Nutzung der oberen Ausgänge (13 cm unterhalb der Oberkante)Variante 2: Trocken aufgestellte Pumpe außerhalb des Filters – Nutzung des unteren Ausgangs (11 cm oberhalb der Unterkante)Im Lieferumfang sind zwei flexible Endkappen (50 mm) und eine Endkappe (110 mm) enthalten, um nicht benötigte Ausgänge zu verschließen. Diese Flexibilität ermöglicht eine optimale Anpassung an unterschiedliche Teichkonfigurationen.Funktionsprinzip der mechanischen FilterungDas Hochdurchsatzband aus Polyethylen filtert Schmutzpartikel mit einer Größe von bis zu 75 Mikrometern aus dem Wasser. Das verschmutzte Teichwasser gelangt über die Wassereinläufe in den Filter und durchströmt das feinporige Band. Mit der Zeit bildet sich ein sogenannter Filterkuchen, der die Filterung weiter verfeinert.Nach der mechanischen Filterung fließt das Wasser in die Biokammer, wo biologische Prozesse ablaufen. Die integrierte Belüftung unterstützt diese biologischen Abbauprozesse durch kontinuierliche Sauerstoffzufuhr.Die Spülpumpe sitzt in der letzten Kammer und reinigt das Filterband mit einem Druck von circa 4 bar über einen Düsenstock. Die abgespülten Partikel werden durch eine Ablaufrinne direkt in den Kanal geleitet.Steuerung und SchwimmerschalterBei der Schwerkraftvariante ist der Schwimmerschalter über eine höhenverstellbare Halterung in der letzten Kammer untergebracht. Dies ermöglicht eine schnelle Justierung bei Wasserstandverlusten oder bei der Neuinstallation. Bei gepumpten Varianten befindet sich der Schwimmerschalter am Filtereingang oberhalb des Filterbands.Die Spülintervalle lassen sich an der Steuerung mittels Relais einstellen. Der Antrieb basiert auf einem geschützten 12-V-Getriebemotor nach aktuellem Industriestandard.UV-C IntegrationUnterhalb des Filterbands befinden sich zwei UV-C-Vorsehungen mit 1,5-Zoll-Edelstahlmuffen. Diese sind gegen Aufpreis in zwei Varianten verfügbar:40-Watt-Amalgam-Variante80-Watt-Amalgam-VarianteSollte eine UV-C-Anlage nicht gewünscht sein, werden die Eingänge mit Blindstopfen verschlossen.Biomedium und Moving-Bed-BetriebDie Biokammer eignet sich für den Einsatz als Moving-Bed-Kammer. Als Biomedium wird Hel-X mit 17 mm Durchmesser empfohlen, das gegen Aufpreis erhältlich ist. Das Moving-Bed-Verfahren ermöglicht eine größere Besiedlungsfläche für biologisch aktive Kulturen.Verfügbare Größen und AnpassungenDie Lang-Versionen der CC-EBF-Reihe sind in folgenden Breiten erhältlich:500 mm750 mm1000 mmSondermessungen sind im Rahmen der Bandbreiten gegen Aufpreis realisierbar. Ein- und Ausgänge können individuell von DN100 bis DN250 angepasst werden. Die Einbau von Filterbändern mit anderer Mikronisierung ist möglich.Materialien und VerarbeitungDas Gehäuse besteht aus V2A-Edelstahl und bietet damit Langlebigkeit und Korrosionsbeständigkeit. Das Filterband ist aus Polyethylen-Kunststoff in geprüfter Industriequalität für den Dauereinsatz ausgelegt. Die 75-Mikrometer-Feinheit ermöglicht einen hohen Wasserfluss und erleichtert die Reinigung, wodurch der Spülwasserverbrauch minimiert wird.Das System kann problemlos grobe Feststoffe wie Laub filtern, ohne dass die Filtrationsleistung nachhaltig beeinträchtigt wird.LeistungsmerkmaleDer CC-EBF 1000P-L ist für hohe Umwälzraten bis zu 100.000 Litern pro Stunde ausgelegt und arbeitet dabei energieeffizient. Der optimierte Anstellwinkel und die Wasseranströmung verhindern ein Zurückrutschen von Schmutzpartikeln. Der Vorfilter am Düsenstock sorgt für reibungslose Spülintervalle und erleichtert die Wartung.Das System ist wartungsarm und ermöglicht einen einfachen Austausch von Komponenten dank der separaten Anordnung der Teichpumpen vom Biomedium.All-In-KonzeptDas Gesamtkonzept verbindet mechanische Filterung durch das Hochdurchsatzband mit biologischer Filtration in der Biokammer. Die mechanische Vorfiltration entlastet den nachgelagerten Biofilter und ermöglicht dessen optimale Funktionsweise. Dies wird als All-In-Konzept bezeichnet – ein geschlossenes System aus mechanischer und biologischer Reinigung in einem Gerät.Übersicht der VorteileAll-In-Konzept durch integrierte Biokammer und BelüftungUV-C-Vorsehung enthaltenEnergiesparend bei hoher Umwälzrate (bis zu 100.000 l/h)Robustes V2A-Edelstahlgehäuse für LanglebigkeitPolyethylen-Kunststoffband 75 µ in geprüfter IndustriequalitätEinbau von Bändern anderer Mikronisierung möglichHoher Durchsatz bei größtmöglicher FiltrationsflächeOptimierter Anstellwinkel verhindert Rückspülung von PartikelnAntrieb durch geschützten 12-V-GetriebemotorIndividuelle Anpassung an den jeweiligen Teich möglichFlexible Installationsmöglichkeiten (nassaufgestellt oder trockenaufgestellt)Ein-/Ausgänge individuell anpassbar (DN100 bis DN250)Made in GermanyHäufig gestellte FragenWelche Unterschiede gibt es zwischen der Standard- und der L-Version?Die L-Version (Lang-Version) verfügt über eine integrierte Biokammer mit Belüftungssystem, während die Standardversion rein mechanisch filtert. Die Biokammer ermöglicht biologische Filtrationsprozesse direkt im System.Kann ich die Filteranlage später mit UV-C aufrüsten?Ja, die UV-C-Vorsehungen sind bereits vorhanden. Sie können gegen Aufpreis mit einer 40-Watt- oder 80-Watt-Amalgam-Variante ausgestattet werden. Ohne UV-C-Einsatz werden die Anschlüsse mit Blindstopfen versperrt.Welche Pumpentypen sind mit dem CC-EBF 1000P-L kompatibel?Das System unterstützt zwei Varianten: nassaufgestellte Rohrpumpen im Filter und trocken aufgestellte Pumpen außerhalb des Filters. Die jeweiligen Ausgänge sind entsprechend positioniert.Wie oft muss das Filterband gereinigt werden?Die Spülintervalle können individuell an der Steuerung mit einem Relais eingestellt werden. Dies hängt von der Verschmutzung des Wassers und der Durchflussrate ab.Ist das Biomedium im Lieferumfang enthalten?Nein, das Biomedium (z.B. Hel-X mit 17 mm Durchmesser) ist nicht im Lieferumfang enthalten, wird aber gegen Aufpreis angeboten.Kann ich den Filter auf Sondermessungen anpassen lassen?Ja, Sondermessungen sind im Rahmen der Bandbreiten gegen Aufpreis realisierbar. Auch die Ein- und Ausgänge können von DN100 bis DN250 individuell angepasst werden.Welche Wartung ist erforderlich?Der CC-EBF 1000P-L ist wartungsarm konzipiert. Die wichtigsten Wartungsarbeiten sind regelmäßige Spülungen des Filterbands und gelegentliche Kontrollen der Belüftung und des Schwimmerschalters. Der modulare Aufbau ermöglicht einen unkomplizierten Austausch von Komponenten.
