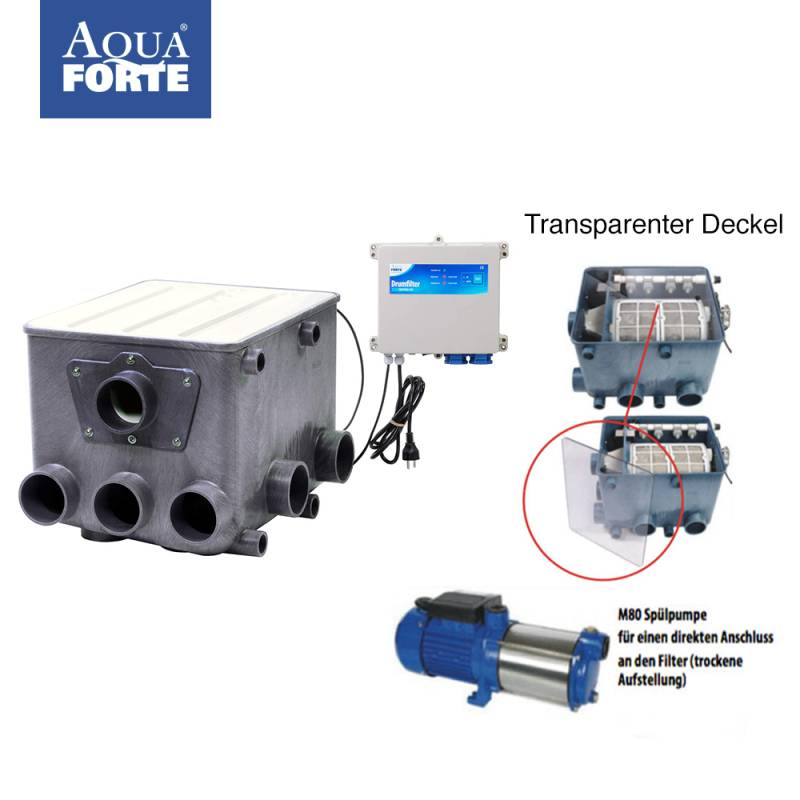

AquaForte Kunststoff ATF-1 Trommelfilter Set incl. Steuerung, transp. Deckel & Spülpumpe

Produktbeschreibung

AquaForte Kunststoff ATF-1 Trommelfilter Set – Vollautomatische Filteranlage mit SteuerungDer AquaForte ATF-1 ist ein professioneller Trommelfilter, der Teichbesitzern eine zuverlässige und kostengünstige Filterlösung bietet. Das Set enthält alles, was für den Betrieb notwendig ist: die Filteranlage selbst, einen intelligenten Controller, einen transparenten Deckel und eine Spülpumpe.Wie funktioniert der Trommelfilter?Der Trommelfilter arbeitet nach einem bewährten Prinzip: Wasser gelangt über die Einlasskammer in den Filter und wird durch eine feinmaschige Edelstahl-Filtergaze gepresst. Diese Gaze hält Schmutzpartikel ab einer Größe von 0,06 mm zurück. Die Verschmutzungen sammeln sich an der Innenseite der Trommel an, wodurch sich der Wasserspiegel zwischen Trommel-Innen- und Außenseite unterschiedlich entwickelt. Ein Schwimmerschalter erkennt diesen Unterschied und signalisiert dem Controller, dass eine Spülung erforderlich ist.Der automatische Spülprozess läuft vollständig ohne manuelle Eingriffe ab: Die Schmutzpartikel werden über eine Ablaufrinne mit dem Spülwasser aus dem Filter transportiert. Sowohl Leitungswasser als auch gefiltertes Teichwasser können für die Spülung verwendet werden. Nach dem Trommelfilter fließt das gereinigte Wasser zum Hauptfilter weiter.Technische Eigenschaften und AusstattungGehäuse und Bauweise:HDPE-Spritzgussgehäuse für LanglebigkeitKompakte Abmessungen (47 x 57 x 43 cm)Mit Anschlüssen und Motor: 50 x 70 x 43 cmBesonders niedrige Installationshöhe von nur 10 cm über dem WasserspiegelLeistung und Anschlüsse:Maximaler Durchfluss: 25 m³/Stunde3 Einlässe mit Ø110 mm2 Ausgänge (Ø110 mm und Ø50 mm)An- und Abschlüsse an Einlasskammer und Trommelkammer oben und unten positioniert48 VDC MotorAustauschbare Siebelemente aus Filtergaze (60 µm)Sicherheit:Integrierter Deckelschalter unterbricht die Stromversorgung zum Motor, zur Spülpumpe und zur UV-AnlageGeeignet für Schwerkraftaufstellung oder PumpeneinspeisenDer intelligente Controller – Kernstück des SystemsDer mitgelieferte Controller ist das Herzstück des AquaForte ATF-1. Er ist mit umfangreicher Software ausgestattet und bietet mehrere Einstellungsmöglichkeiten:Betriebsmodi und Funktionen:Slow Start: Der Motor startet langsam und beschleunigt graduell bis zur maximalen LeistungAmpere-Motorschutz: Der Motor stoppt automatisch bei einer Blockade; eine Fehleranzeige signalisiert dies, ein manueller Neustart ist erforderlichFlexible Spülauslösung: Die Spülung beginnt erst nach längerer Kontaktzeit des Schwimmers – die Verzögerung ist individuell einstellbarAutomatische Spülbeendigung: Der Spülvorgang endet, sobald der Schwimmer seine normale Position wieder erreichtIP-Switches: Ermöglichen manuelle Anpassung der Spüldauer, unabhängig von der SchwimmerpositionMehrfach-Spülzyklus: Sollte der Schwimmer nicht in die Regelposition zurückkehren, wiederholt sich der Spülvorgang automatisch bis zu 3-mal. Falls dies nicht ausreicht, dreht die Trommel kurzzeitig in die Gegenrichtung; andernfalls leuchtet die Cleaning-Error-Anzeige aufTest-Knopf: Ermöglicht manuelles Spülen bei BedarfRoutine-Spülung: Der Controller spült einmal pro Stunde für 10 Sekunden, unabhängig vom SchwimmerstandOptionale Erweiterung: UV-TechnologieIm Trommelfilter kann optional eine 40-Watt-Tauch-UVC-Anlage installiert werden. Diese ergänzt die mechanische Filterung um eine zusätzliche Reinigungsstufe.Installation und BetriebDer Aufbau ist simpel: Zwischen dem Trommelfilter und dem Controller verläuft nur ein Kabel. Im Filter selbst teilt sich dieses Kabel in drei separate Leitungen für den Motor, den Deckelschalter und den Schwimmerschalter auf. Die niedrige Installationshöhe macht den AquaForte ATF-1 flexibel einsetzbar – sowohl bei Schwerkraftaufstellung als auch bei Pumpeneinspeisen.LieferumfangDas Set enthält:Trommelfilter ATF-1Intelligenter Controller mit SchwimmerschalterTransparenter DeckelSpülpumpeWartung und ErsatzteileDie Siebelemente aus Filtergaze sind austauschbar und können bei Verschleiß problemlos gewechselt werden. Dies ermöglicht eine lange Lebensdauer der Anlage und einfache Instandhaltung.Häufig gestellte Fragen zum AquaForte ATF-1 TrommelfilterWie oft spült sich der Trommelfilter automatisch?Der AquaForte ATF-1 spült normalerweise einmal pro Stunde für etwa 10 Sekunden automatisch, unabhängig vom Schwimmerstand. Zusätzlich wird eine Spülung ausgelöst, wenn der Schwimmerschalter längeren Kontakt signalisiert – die Verzögerungszeit ist individuell einstellbar. Ein Test-Knopf ermöglicht auch manuelle Spülungen bei Bedarf.Welche Partikelgröße wird vom Trommelfilter zurückgehalten?Die feinmaschige Edelstahl-Filtergaze hält Schmutzpartikel ab einer Größe von 0,06 mm zurück. Die austauschbaren Siebelemente haben eine Maschenweite von 60 µm.Kann der AquaForte ATF-1 mit Schwerkraft oder mit einer Pumpe betrieben werden?Ja, der Trommelfilter ist für beide Betriebsarten geeignet. Er kann sowohl in einer Schwerkraftaufstellung als auch mit Pumpeneinspeisen verwendet werden. Die Anschlüsse an Einlasskammer und Trommelkammer sind oben und unten positioniert, was flexible Installationsmöglichkeiten bietet.Welcher Durchfluss ist mit dem AquaForte ATF-1 möglich?Der maximale Durchfluss des AquaForte ATF-1 beträgt 25 m³ pro Stunde. Dies ermöglicht die Filtration auch größerer Teichanlagen.Was passiert, wenn der Schwimmerschalter nach einer Spülung nicht in die normale Position zurückkehrt?Der intelligente Controller erkennt diese Situation und wiederholt den Spülvorgang automatisch bis zu 3-mal. Sollte dies nicht ausreichen, dreht die Trommel kurzzeitig in die Gegenrichtung. Falls auch das nicht hilft, leuchtet die Cleaning-Error-Anzeige auf und signalisiert, dass ein Wartungseingriff erforderlich sein könnte.Kann eine UV-Anlage in den Trommelfilter integriert werden?Ja, im AquaForte ATF-1 kann optional eine 40-Watt-Tauch-UVC-Anlage installiert werden. Diese bietet eine zusätzliche Reinigungsstufe zur mechanischen Filterung und wird über den Controller mit gesteuert.
