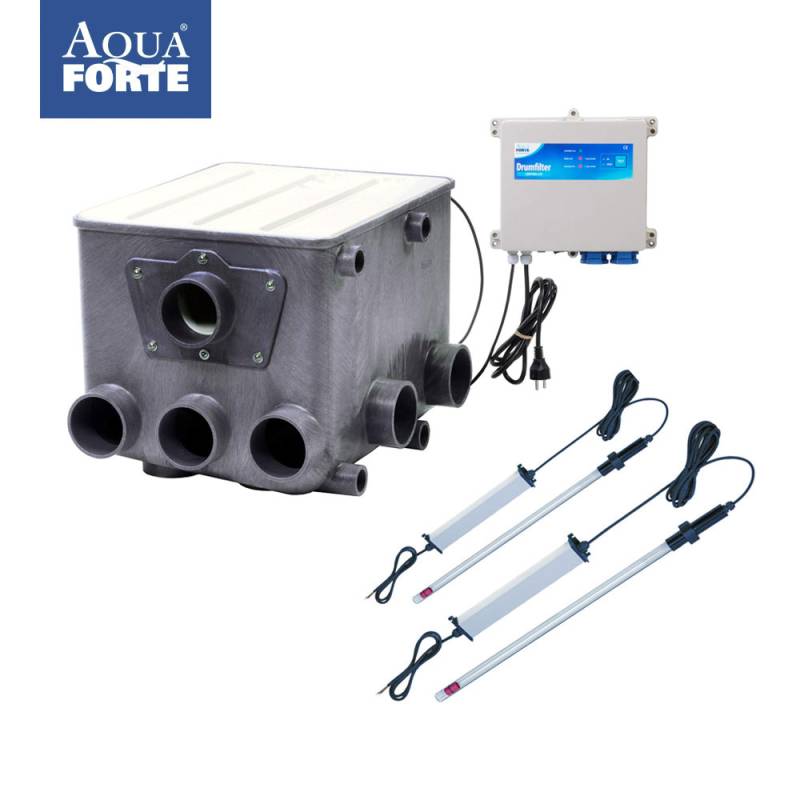

AquaForte ATF-1 Trommelfilter incl. Steuerung & Tauch UV-C

Produktbeschreibung

AquaForte ATF-1 Trommelfilter mit Steuerung und Tauch-UV-CDer AquaForte ATF-1 ist ein professioneller Trommelfilter, der hochwertige Filtration zu einem erschwinglichen Preis bietet. Dieses System kombiniert automatisierte Reinigung, intelligente Steuerung und optional integrierte UV-C-Technologie für umfassende Wasserfiltration in Teichen und Aquakulturen.Wie funktioniert der Trommelfilter?Der Trommelfilter arbeitet als kompletter Vorfilter nach einem bewährten Prinzip: Wasser gelangt über die Einlasskammer in den Filter und wird durch die Trommel gepresst. Eine feinmaschige Edelstahl-Filtergaze umspannt die Trommel und hält Schmutzpartikel ab einer Größe von 0,06 mm zurück.Die Partikel sammeln sich an der Innenseite der Trommel an. Dies führt zu einem Druckunterschied zwischen innen und außen – der Wasserspiegel wird ungleich. Ein Schwimmerschalter registriert diese Höhendifferenz und signalisiert dem Controller, dass eine Spülung erforderlich ist. Der Spülprozess läuft vollautomatisch ab: Die Gaze wird gereinigt und die Schmutzpartikel fließen über eine Ablaufrinne ab. Dafür kann Leitungswasser oder gefiltertes Teichwasser verwendet werden.Nach dem Trommelfilter passiert das Wasser den Hauptfilter und gelangt so gereinigt zurück in das System.Technische Ausstattung und AbmessungenFilterleistung und Kapazität:Maximaler Durchfluss: 25 m³/StundeFiltergaze: austauschbar, 60 µm MaschenweiteFilterung ab: 0,06 mm PartikelgrößeAnschlüsse:3 Einlässe: Ø 110 mm2 Auslässe: Ø 110 mm und Ø 50 mmAnschlüsse oben und unten möglichAbmessungen:Kompakter Filter: 47 x 57 x 43 cm (L x B x H)Inklusive Anschlüsse und Motor: 50 x 70 x 43 cmEinbauhöhe: nur 10 cm über Wasserspiegel erforderlichAntrieb:48 VDC Motor für sichere NiedrigspannungHDPE-SpritzgussgehäuseDer intelligente ControllerDas Herzstück des Systems ist der mitgelieferte Controller mit umfassender Software. Er bietet zahlreiche Einstellungsmöglichkeiten für optimale Filterleistung:Sicherheitsfeatures:Deckelschalter: Unterbricht automatisch die Stromversorgung von Motor, Spülpumpe und UV bei ÖffnungLangsamer Start (Slow Start): Der Motor beschleunigt graduell auf maximale LeistungMotorschutz durch Ampere-Überwachung: Bei Blockade stoppt der Motor automatisch und signalisiert einen FehlerManuelle Freigabe erforderlich nach FehlererkennungSpülverwaltung:Spülung startet erst nach längerer Schwimmerkontakt-Dauer (individuell einstellbar)Automatische Beendigung, wenn der Schwimmer zur Normalposition zurückkehrtIP-Switches für manuelle Spüldauer-Anpassung unabhängig vom SchwimmerstandStandard-Spülzyklus: 1x pro Stunde für 10 SekundenIntelligente Fehlerbehandlung: Bei Blockade wiederholt das System den Spülvorgang bis zu 3x, dreht die Trommel dann in die Gegenrichtung und signalisiert einen Fehler, falls nötigBedienung:Test-Knopf für manuelles Spülen jederzeit möglichEinfache Kabelverbindung: Nur ein Kabel zwischen Filter und Controller, das sich im Filter in drei Leitungen für Motor, Deckelschalter und Schwimmer aufteiltOptionale Tauch-UV-C IntegrationDer Trommelfilter kann mit einer 40-Watt-Tauch-UV-C-Einheit ausgestattet werden. Diese wird direkt im Filterbehälter installiert und wird über den Controller mit Strom versorgt. Die UV-C-Einheit wird bei Öffnung des Deckels automatisch abgeschaltet.Montage und BetriebDer AquaForte ATF-1 zeichnet sich durch seine niedrige Einbauhöhe von nur 10 cm über dem Wasserspiegel aus. Dies ermöglicht flexible Installationsoptionen:Schwerkraftaufstellung möglichAlternativ Einspeisung mit PumpeKompakte Baugröße für platzsparende IntegrationDer Filter wird komplett mit Controller und Schwimmerschalter geliefert – alle notwendigen Komponenten sind im Lieferumfang enthalten.Häufig gestellte FragenWie oft wird der Trommelfilter automatisch gespült?Der Standard-Spülzyklus erfolgt einmal pro Stunde für etwa 10 Sekunden. Dies ist unabhängig vom Schwimmerstand. Zusätzlich wird eine Spülung ausgelöst, wenn der Schwimmerschalter einen längeren Kontakt registriert (Dauer individuell einstellbar). Der Test-Knopf ermöglicht jederzeit manuelle Spülungen.Welche Partikelgröße filtert der AquaForte ATF-1?Die Edelstahl-Filtergaze hält Partikel ab einer Größe von 0,06 mm zurück. Die Filtergaze besteht aus 60 µm Maschenweite und ist austauschbar, sodass Sie diese bei Verschleiß problemlos erneuern können.Kann der Filter mit Schwerkraft oder mit Pumpe betrieben werden?Ja, der AquaForte ATF-1 ist für beide Betriebsarten geeignet. Sie können ihn als Schwerkraftanlage installieren oder das Wasser mit einer Pumpe einleiten. Die niedrige Einbauhöhe von nur 10 cm über dem Wasserspiegel macht flexible Montageoptionen möglich.Was passiert, wenn der Schwimmerschalter nicht in die Normalposition zurückkehrt?Der intelligente Controller reagiert auf diesen Fall automatisch: Er wiederholt den Spülvorgang bis zu drei Mal. Wenn das Problem dadurch nicht behoben wird, dreht die Trommel für einige Sekunden in die entgegengesetzte Richtung. Sollte dies nicht ausreichen, leuchtet das Cleaning-Error-Lämpchen auf und signalisiert einen Fehler.Ist die UV-C-Einheit im Lieferumfang enthalten?Die 40-Watt-Tauch-UV-C-Einheit ist optional erhältlich und kann nachträglich in den Filter integriert werden. Sie wird über den Controller mit Strom versorgt und schaltet sich automatisch ab, wenn der Deckel geöffnet wird.Welche Sicherheitsfeatures hat der Controller?Der Controller bietet mehrere Sicherheitsoptionen: Ein Deckelschalter unterbricht die Stromversorgung bei Öffnung, ein Motorschutz stoppt den Motor bei Blockaden, und der langsame Start (Slow Start) beschleunigt den Motor graduell. Bei Fehlern wird ein Error-Lämpchen angezeigt und eine manuelle Freigabe ist erforderlich.Welcher maximale Durchfluss ist möglich?Der AquaForte ATF-1 bewältigt einen maximalen Durchfluss von 25 m³ pro Stunde. Dies macht ihn geeignet für mittlere bis größere Teichsysteme und professionelle Anwendungen.
